產品概述

    本真空隔離截止閥按JB/T3595標準設計制造，滿足電站設備配套使用要求.設計了真空密封結構填料室，隔離真空可靠。閥桿經調質及表面氮化處理，有良好的抗腐蝕性，抗擦傷和耐磨性。 法蘭墊片采用復合材料，膨脹系數大，氣密性能好，保證系統與大氣隔離可靠。 倒密封采用不銹鋼螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封可靠。填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行。

主要結構特點及用途

   真空隔離截止閥主體采用鑄鍛結構，具有平行雙密封副半強制雙向密封，密封面到位運動和楔形塊楔緊運動分步作用，實現零泄漏. 密封面之間摩擦系數小，起閉方便，而且，密封面的磨損有自動補償功能。 結構簡單，緊湊，檢修方便，使用壽命長。 閥蓋填料室設有真空密封機構，具有自脹押金壓緊作用，并且，各連接面采用高強膨脹材料密封，使系統與大氣隔離，具有很好的真空密封性能。 本系列閥門連接形式分為法蘭連接、焊接連接兩種，驅動方式為手動、電動兩種。 該系列閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、空氣、蒸汽的管路上，作為起閉裝置。尤其適用于火電廠汽機冷凝和真空負壓系統，起到真空密封隔離作用.

閥門結構型式 Valve ctrucure type

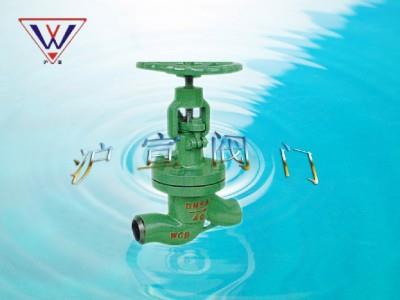

NKJ61型真空隔離截止閥；

NKJ61型閥門主要性能規范

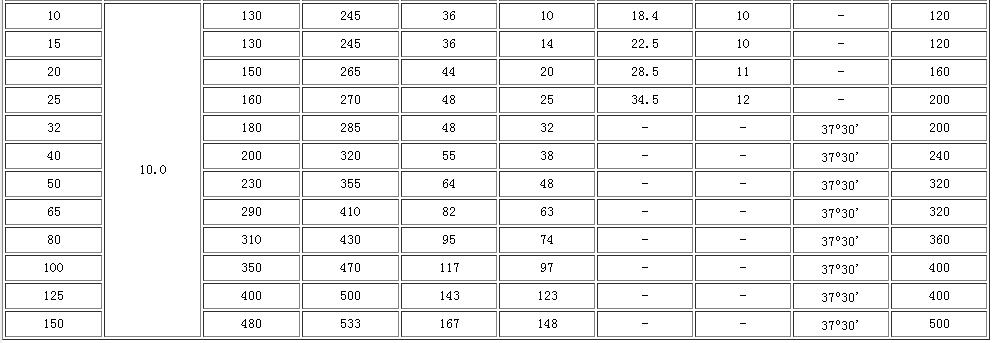

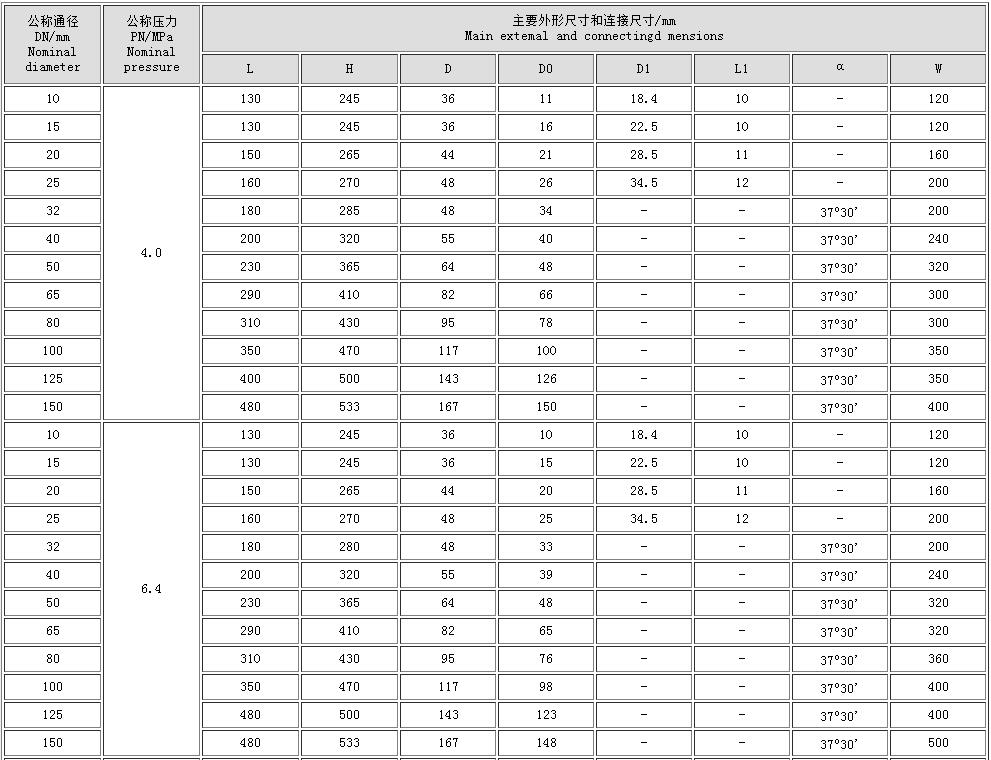

真空隔離截止閥主要尺寸及重量 Main dimensions and weight
